华为CE6865-48S8CQ-EI交换机点击次数:
发布时间:2021-08-02 |
---|
CE6865-48S8CQ-EI设备与软件版本的配套关系如表3-53所示。
设备系列 |
设备子系列 |
设备型号 |
简称 |
支持版本 |
---|---|---|---|---|
CE6800 |
CE6865 |
CE6865-48S8CQ-EI |
CE6865EI |
V200R005C00~V200R020C10 |

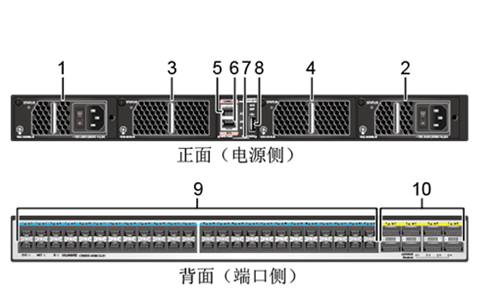

CE6865-48S8CQ-EI外观
1 |
电源槽位1
支持的电源模块:
|
2 |
电源槽位2
支持的电源模块:
|
3 |
风扇槽位1
支持的风扇模块:
|
4 |
风扇槽位2
支持的风扇模块:
|
5 |
Console接口 |
6 |
ETH管理接口(RJ45) |
7 |
序列号标签
|
8 |
USB接口 |
9 |
48个10GE/25GE SFP28以太网光接口
支持的模块和线缆:
|
10 |
8个40GE/100GE QSFP28以太网光接口
支持的模块和线缆:
|
11 |
端口侧的3个挂耳孔 |
12 |
电源侧的4个挂耳孔 |
13 |
接地螺钉 |
- |
- |
槽位说明
电源槽位
CloudEngine 8800, 6800, 5800系列交换机(CE8850-64CQ-EI除外)包含两个电源槽位,支持安装可插拔的电源模块。用户可以使用单电源模块或双电源模块为交换机供电,使用双电源模块供电可以为交换机提供更高的可靠性。
风扇槽位
CloudEngine 8800, 6800, 5800系列交换机(CE8850-64CQ-EI、CE6820-48S6CQ、CE6863-48S6CQ、CE6881-48S6CQ、CE6863-48S6CQ-K、CE6881-48S6CQ-K、CE6881E-48S6CQ和CE6857-48S6CQ-EI除外)为保证系统的稳定性和散热质量,每个交换机均提供两个风扇模块槽位,通过安装可插拔的风扇模块进行强制散热。交换机在正常使用时,需要两个风扇模块同时在位并运行正常。
所有风扇模块均支持热插拔。
散热风道
编号 |
指示灯丝印 |
指示灯名称 |
指示灯颜色 |
指示灯状态 |
状态描述 |
---|---|---|---|---|---|
1 |
SYS |
系统运行状态灯 |
绿色 |
常灭 |
系统未运行。 |
快闪 |
系统正在启动过程中。 |
||||
慢闪 |
系统正常运行中。 |
||||
红色 |
常亮 |
|
|||
2 |
MST |
堆叠主从指示灯 |
绿色 |
常灭 |
本设备不是堆叠主设备。 |
常亮 |
本设备为堆叠主设备或未进行堆叠的设备。 |
||||
3 |
ID |
ID指示灯 |
蓝色 |
常灭 |
ID灯未启用,默认状态。 |
常亮 |
用于现场定位,运维人员远程控制ID灯开启和关闭。 |
||||
4 |
- |
业务接口指示灯(10GE/25GE光接口) |
绿色 |
常灭 |
接口无连接或被关闭。 |
常亮 |
接口有连接。 |
||||
黄色 |
常灭 |
接口无数据收发。 |
|||
闪烁 |
接口在进行数据收发。 |
||||
5 |
- |
业务接口指示灯(40GE/100GE光接口) |
绿色 |
常灭 |
接口无连接或被关闭。 |
常亮 |
接口有连接。 |
||||
闪烁 |
接口在进行数据收发。 |
||||
另外,当40GE/100GE接口配置为4个10GE或4个25GE接口后,该指示灯结合设备右下侧的40GE/100GE接口的10GE/25GE模式序号灯(40G/100G Breakout 1/2/3/4)来指示拆分后10GE或25GE接口状态。 |
|||||
6 |
- |
40GE/100GE接口的10GE/25GE模式序号灯(40G/100G Breakout 1/2/3/4) |
绿色 |
常灭 |
40GE/100GE接口工作在40GE或100GE模式,未拆分为4个10GE或4个25GE接口使用。 |
常亮 |
至少一个接口工作在10GE或25GE模式,拆分为4个10GE或4个25GE接口使用。 当任何一个或者多个40GE/100GE接口配置为4个10GE或4个25GE接口后,序号灯生效,配合接口指示灯区分第几个10GE/25GE接口。此时观察图3-57中数字5标识处的接口指示灯:
|
||||
7 |
ACT |
USB开局指示灯 |
绿色 |
常灭 |
未启用U盘开局,默认状态。 |
常亮 |
U盘开局完成。 |
||||
闪烁 |
U盘数据读取中。 |
||||
红色 |
常亮 |
U盘开局失败。 |
|||
8 |
L/A |
管理网口指示灯 |
绿色 |
常灭 |
链路未连通。 |
常亮 |
链路已连通。 |
||||
闪烁 |
接口在进行数据收发。 |
10GE/25GE SFP28封装光接口
属性 |
描述 |
---|---|
连接器类型 |
光纤的连接器类型由光模块决定 |
光接口属性 |
由所选的模块或线缆决定 |
接口使用限制 |
CE6865EI的48个10GE/25GE SFP28光接口默认速率为25G,不支持1G/10G自适应,可执行port mode 10g或port mode ge命令手动将接口配置为10G或1G速率。
48个10GE/25GE SFP28光接口分为12个接口组,其中1~4、5~8、9~12……45~48分别为一个接口组。
|
符合标准 |
IEEE802.3by |
工作模式 |
全双工模式 |
40GE/100GE QSFP28封装光接口
属性 |
描述 |
---|---|
连接器类型 |
光纤的连接器类型由光模块决定 |
光接口属性 |
由所选的模块或线缆决定 |
符合标准 |
IEEE802.3ba |
工作模式 |
全双工模式 |
Console接口
属性 |
描述 |
---|---|
连接器类型 |
RJ45 |
符合标准 |
RS232 |
工作模式 |
双工UART(Universal Asynchronous Receiver/Transmitter) |
波特率 |
9600bit/s~115200bit/s 缺省9600bit/s |
ETH管理接口(RJ45)
属性 |
描述 |
---|---|
连接器类型 |
RJ45 |
符合标准 |
IEEE802.3ab |
工作模式 |
10/100/1000Mbit/s自适应 全双工模式 |
最长有效距离 |
100m |
USB接口
USB接口可以接U盘,用于日志备份、系统软件的备份和上传,并支持U盘开局功能。
CE6865-48S8CQ-EI交换机的规格参数如表3-59所示。
规格 |
描述 |
|
---|---|---|
物理参数 |
|
|
环境参数 |
温度 |
|
相对湿度 |
5%RH~95%RH,非凝露。 |
|
海拔高度 |
<5000m |
|
噪声(声压,常温27°C) |
|
|
电源参数 |
电源输入类型 |
交流/直流 |
交流输入特性 |
|
|
直流输入特性 |
|
|
高压直流输入特性 |
不支持 |
|
额定输入电流 |
|
|
整机功耗 |
最大功耗 |
420W |
典型功耗 |
259W(100%负载,48端口SFP28高速电缆和8端口QSFP28高速电缆,双电源)。 |
|
整机热耗 |
最大热耗 |
1433BTU/hr |
典型热耗 |
884BTU/hr(100%负载,48端口SFP28高速电缆和8端口QSFP28高速电缆,双电源)。 |
|
防雷规格 |
电源防护:
|
|
散热 |
散热方式 |
风冷散热 |
散热风道 |
前后或后前风道,根据所选风扇模块和电源模块决定。 |
|
可靠性和可用性 |
电源模块备份 |
支持1+1备份。 |
风扇模块备份 |
不支持风扇模块1+1备份。 |
|
热插拔 |
电源模块、风扇模块支持热插拔。 |
|
平均无故障时间MTBF(年) |
38.85 |
|
平均修复时间MTTR(小时) |
1.48 |
|
可用度 |
0.999997178 |
|
技术指标 |
处理器 |
8核,1.5GHz。 |
DRAM Memory |
4GB |
|
NOR Flash |
32MB |
|
NAND Flash |
2GB |
|
堆叠 |
支持业务口堆叠的接口 |
25GE光口和100GE光口。 |
产品认证 |
|
